تجهیزات پمپاژ خلاء برای انواع کولرهای گازی، یخچال‌ها، آبسردکن‌ها، چیلرها، پمپ‌های حرارتی

هدف:

خلاء قبل از شارژ مبرد در تولید یا نگهداری تجهیزات تبرید یک فرآیند ضروری و مهم است. به این معنی که پمپ خلاء به خط لوله سیستم تبرید (به طور کلی سمت فشار بالا و پایین به طور همزمان متصل می شود) متصل می شود تا گازهای غیر قابل تراکم و آب موجود در خط لوله سیستم حذف شود.

1. حذف گازهای غیر قابل تراکم (NCGs):

   • آنها چه هستند:هوا (عمدتاً نیتروژن و اکسیژن) یا سایر گازهایی که در حین مونتاژ، تعمیر یا از طریق نشتی وارد سیستم می شوند.

   • چرا آنها بد هستند:

• افزایش فشار سر:NCG ها فضا را در کندانسور اشغال می کنند و سطح موثر آن را برای متراکم کردن مبرد کاهش می دهند. این باعث افزایش فشار تخلیه کمپرسور می شود.
• کاهش راندمان:فشار سر بالاتر، کمپرسور را مجبور می کند سخت تر کار کند و انرژی بیشتری مصرف کند.
• دمای عملیاتی بالاتر:افزایش نسبت تراکم منجر به افزایش دمای کمپرسور می شود که عمر روغن را کاهش می دهد و سایش را افزایش می دهد.
• عملکرد نامنظم سیستم:می تواند باعث نوسان فشار و دما شود.
• حامل بخار آب:هوا حاوی رطوبت است.

1. حذف رطوبت (بخار آب):

   • چگونه وارد می شود:رطوبت موجود در هوا که در حین مونتاژ/تعمیر به دام افتاده است، یا ورود از طریق نشتی.

   • چرا این ویرانگر است (بزرگترین نگرانی):

     • تشکیل اسید:آب با روغن مبرد (به ویژه روغن معدنی) و مبردها (به ویژه HFC ها مانند R-134a، R-410a، R-404a) واکنش نشان می دهد و اسید هیدروکلریک (HCl) و اسید هیدروفلوئوریک (HF) را تشکیل می دهد. این بسیار خورنده است.

     • خوردگی:اسیدها به مس، برنج، یاتاقان ها، سیم پیچ ها و سایر اجزای فلزی حمله می کنند و منجر به خرابی زودرس می شوند.

     • "آبکاری مس":شرایط اسیدی می تواند باعث شود مس حل شده روی سطوح فولادی (مانند یاتاقان ها و شیرهای کمپرسور) آبکاری شود و باعث خراش و گیر کردن شود.

     • تشکیل لجن و موم:آب با روغن واکنش می دهد و لجن و رسوباتی را تشکیل می دهد که لوله های مویرگی، صفحه نمایش TXV، مجاری روغن را مسدود می کند و انتقال حرارت را کاهش می دهد.

     • دستگاه های انبساط یخ زده:رطوبت آزاد می تواند در داخل TXV ها یا لوله های مویرگی یخ بزند و باعث انسداد و خرابی سیستم شود.

     • روغن تخریب شده:آب روانکاری و استحکام دی الکتریک روغن را کاهش می دهد.

2. فرآیند خلاء:

   • اتصال:همانطور که گفتید، پمپ خلاء به طور همزمان به هر دو طرف فشار بالا و پایین (از طریق شیرهای سرویس یا پورت های دسترسی) با استفاده از یک مجموعه گیج منیفولد متصل می شود. این امکان تخلیه کل سیستم را فراهم می کند.

   • خلاء عمیق:پمپ فشار سیستم را تا یک خلاء بسیار عمیق پایین می آورد، معمولاً زیر 500 میکرون (µm) برای اکثر سیستم ها، اغلب 250-300 میکرون یا کمتر را برای کاربردهای بحرانی هدف قرار می دهد. این بسیار کمتر از فشار بخار آب در دمای محیط است.

   • جوشاندن رطوبت:در این خلاء عمیق، هر آبی که وجود دارد در دمای اتاق می جوشد و به عنوان بخار توسط پمپ حذف می شود.

   • حذف هوا:پمپ خلاء حجم زیادی از هوا/NCG ها را به سرعت حذف می کند، اما برای به دست آوردن آخرین آثار (و رطوبت) نیاز به ایجاد خلاء عمیق و نگه داشتن آن است.

چرا قبل از شارژ ضروری است:

• یکپارچگی سیستم:اطمینان حاصل می کند که شارژ مبرد، مبرد خالص است، نه رقیق شده یا آلوده.

• عملکرد:تضمین می کند که سیستم با راندمان و ظرفیت طراحی شده خود کار می کند.

• قابلیت اطمینان و طول عمر:از تشکیل اسید، خوردگی، لجن و خرابی های روانکاری جلوگیری می کند و طول عمر سیستم را به شدت افزایش می دهد.

• گارانتی:صرف نظر کردن از تخلیه مناسب، دلیل اصلی خرابی کمپرسور است و اغلب گارانتی را باطل می کند.

• بررسی نشتی (غیرمستقیم):سیستمی که خلاء عمیق را حفظ می کند نشان می دهد که از نظر نشتی محکم است. افزایش سطح خلاء نشان دهنده نشتی است که باید قبل از شارژ برطرف شود.

نکات کلیدی برای خلاء موثر:

• ظرفیت پمپ:از پمپی استفاده کنید که برای حجم سیستم به اندازه کافی بزرگ باشد.

• اندازه شیلنگ:از شیلنگ های کوتاه و با قطر بزرگ (حداقل 1/2 اینچ یا 3/8 اینچ) برای به حداقل رساندن محدودیت ها استفاده کنید. در صورت امکان از شیلنگ های منیفولد برای تخلیه نهایی استفاده نکنید. پمپ را مستقیماً وصل کنید یا از شیلنگ/سه راهی خلاء اختصاصی استفاده کنید.

• گیج میکرون: ضروری. مستقیماً به سیستم (نه سمت پمپ) متصل شوید تا سطح خلاء واقعی سیستم را اندازه گیری کنید. گیج های روی یک مجموعه منیفولد به اندازه کافی دقیق نیستند.

• سطح خلاء:تا سطح میکرون مورد نیاز (به عنوان مثال، <500 µm، اغلب کمتر) پایین بیاورید.

• تست نگه داشتن:پمپ را جدا کنید و گیج میکرون را نظارت کنید. افزایش قابل توجه (به عنوان مثال، > 500-1000 µm در 5-15 دقیقه) نشان می دهد که رطوبت هنوز در حال جوشیدن است یا نشتی وجود دارد.

• تخلیه سه گانه (برای رطوبت):در موارد سرسخت، خلاء را با نیتروژن خشک بشکنید، اجازه دهید بماند تا رطوبت را جذب کند، سپس دوباره تخلیه کنید. در صورت نیاز تکرار کنید.

به طور خلاصه:خلاء فقط یک گام نیست. این یک الزام اساسی برای اطمینان از خلوص، راندمان، قابلیت اطمینان و طول عمر هر سیستم تبرید یا تهویه مطبوع است.

کاربرد:

انواع مختلف کولرهای گازی، یخچال ها، آبسردکن ها، چیلرها، پمپ های حرارتی و غیره.

① سیستم خلاء متحرک HMI

② سیستم خلاء متحرک با صفحه نمایش دیجیتال

③ سیستم خلاء ایستگاه کاری

سیستم خلاء متحرک HMI

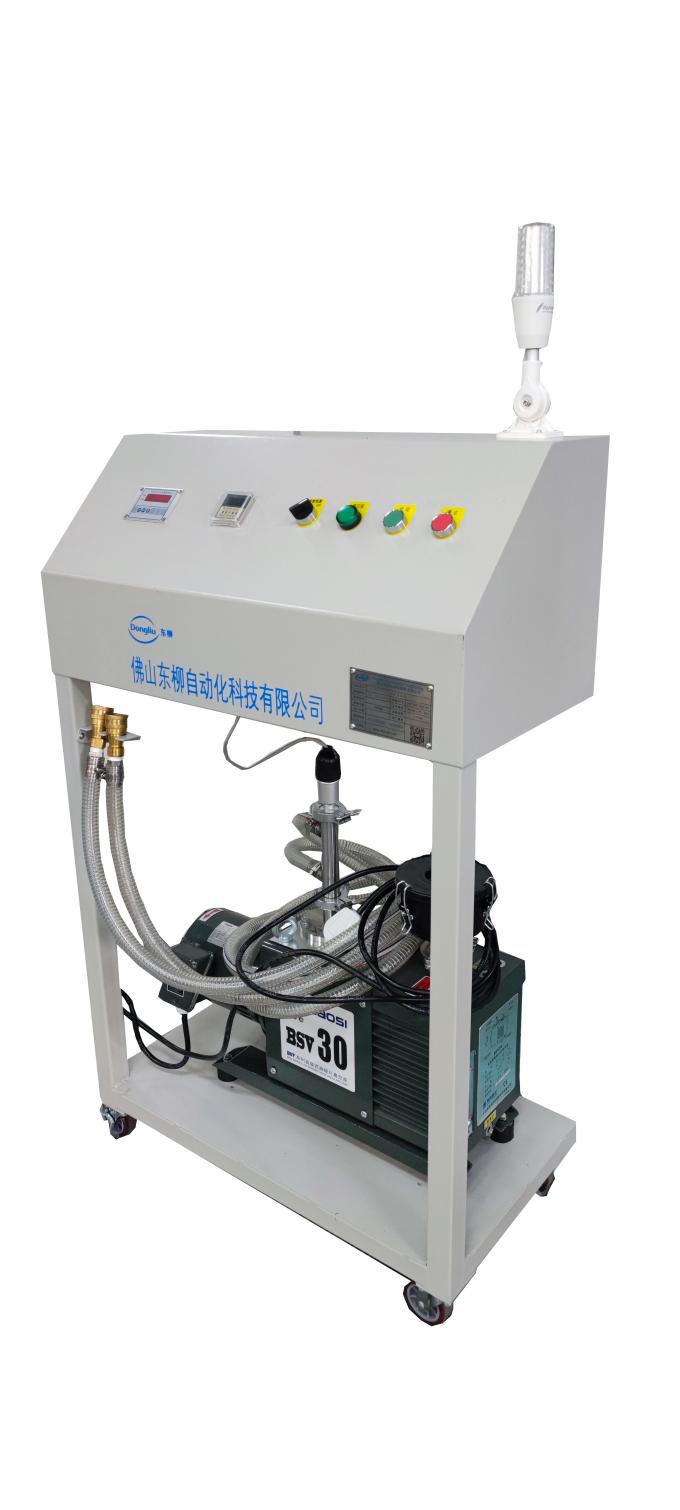

سیستم خلاء متحرک با صفحه نمایش دیجیتال

سیستم خلاء متحرک با صفحه نمایش دیجیتال

1. پیش فروش: به صورت رایگان با توجه به نیاز مشتری برای توسعه یک طرح طراحی منطقی تا تحقق انتظارات تولید مشتری؛

2. پرسنل فنی و حرفه ای را برای ارائه دانش اولیه رایگان تجهیزات، عملیات عملی، نگهداری، آموزش عیب یابی به مشتریان اختصاص دهید و مشتریان همچنین می توانند پرسنل فنی یا اپراتورها را برای آموزش رایگان به شرکت ما اختصاص دهند؛

3. نصب و راه اندازی تجهیزات در محل برای مشتریان، بازدیدهای منظم در محل یا تلفنی، پاسخ به سوالات و راهنمایی برای مشتریان؛

4. دستگاه باید به مدت یک سال با فرض استفاده منطقی توسط مشتری تضمین شود. کار تعمیر و نگهداری در درب انجام می شود و زمان پاسخگویی به تعمیر و نگهداری بیش از 24 ساعت نیست.

1. تولید: پایگاه تولید Dongliu مساحتی به مساحت 12000 متر مربع را پوشش می دهد و 150 کارمند دارد. پس از مونتاژ تجهیزات خط تولید، برای اطمینان از کیفیت و دقت به مشتری ارسال می شود.

2. تحقیق و توسعه: 52 پرسنل تحقیق و توسعه که 40٪ را تشکیل می دهند. با موفقیت یک سری از محصولات تست عملکرد تبرید پیشرو در جهان را توسعه داد.

3. استراتژی دو کاناله: سیستم های ترکیبی و محصولات مستقل
به طور مداوم طرح شبکه تامین کننده ارزش و خدمات پیش فروش را بهینه کنید

4. یکپارچه سازی سیستم: مرکز راه حل جهانی برای کل فرآیند تولید تجهیزات تبرید. پیشگام و مروج بسیاری از کاربردها در اتوماسیون و هوش.

5. خدمات: خدمات 24 ساعته * 7 روزه بدون توقف. ارائه یک سبد خدمات کامل از قطعات یدکی، خدمات اضطراری، خدمات در محل تا خدمات سیستم.
